Samstag, 20. Februar 2021

Update zur fehlenden Copicat IC300 Knopfkappe






In meinem Video zur Reparatur des Watkins Copicat IC 300 habe ich erwähnt, dass dem Gerät auch eine der roten Knopfkappen fehlt.

Ich habe mich hier um Ersatz bemüht - kurz gesagt gibt es hier meinen Recherchen nach kein Originalersatzteil. Da eine fehlende Kappe natürlich auch kein funktionelles Bauteil ist, wird sich hier vermutlich auch niemand die Mühe machen, so etwas nachfertigen zu lassen.



Fehlende Knopfkappe rechts
Fehlende Knopfkappe rechts


Im Internet habe ich mich auf die Suche nach möglichst ohne weiteres Zutun passendem Ersatz gemacht und habe dieses Angebot hier auf Ebay gefunden. Ganz billig ist das für eine einzige Kappe auf den ersten Blick nicht, aber hier sind schon die Versandkosten mit drin.



Die Knopfkappe in der zweiten Reihe links sieht vielversprechend aus
Die Knopfkappe in der zweiten Reihe links sieht vielversprechend aus


Der Anbieter gibt auch die wichtigsten Maße mit an:

Maßangaben für den äußeren Radius und den Radius des Innenrings
Maßangaben für den äußeren Radius und den Radius des Innenrings


Angabe an welchen Stellen A und B gemessen wurden
Angabe an welchen Stellen A und B gemessen wurden


Natürlich gibt es optisch ein paar Unterschiede:

  • Die Originalkappe besteht aus Dreiecksflächen, die im Mittelpunkt ihrer Spitzen etwas überhöht sind
  • Der weiße Strich ist bei der Originalkappe etwas länger
  • Das Rot der Ersatzkappe ist etwas dunkler
  • Die Ersatzkappe sieht etwas kleiner aus
Man muss hier aber nicht päpstlicher als der Papst sein, die Frage ist letztlich immer, ob man den Unterschied tatsächlich wahrnimmt.


Links das Original, rechts die Ersatz-Knopfkappe
Links das Original, rechts die Ersatz-Knopfkappe


Was viel problematischer ist, ist die Unterseite:

Die Originalkappe hat einen sehr feinen Innenring, der ziemlich weit vom Rand entfernt ist, bei der Ersatzkappe ist es genau andersherum: Großer Innenring mit einiger Wanddicke und sehr nah am Rand.


Links das Original, rechts der Ersatz
Links das Original, rechts der Ersatz


Ein Dich-an-Dicht-Vergleich
Ein Dich-an-Dicht-Vergleich


Die Messung ergibt für die Originalkappe einen Außendurchmesser von 9 mm. Die Wandstärke des Rings ist ca. 1 mm.


Messung Innenring an der Original-Kappe
Messung Innenring an der Original-Kappe


Der Kappendeckel misst ca. 13mm.


Messung Durchmesser der Kappendecke
Messung Durchmesser der Kappendecke


Bei der Ersatzkappe ist der Außendurchmesser des Rings etwas weniger als 12 mm, allerdings ist an einer Stelle eine kleine "Nase" vorhanden, die ihn nochmal um 1 mm an dieser Stelle verbreitert.


Messung Innenring an der Ersatzkappe
Messung Innenring an der Ersatzkappe


Messung Innenring an der Ersatzkappe
Messung Innenring an der Ersatzkappe


Messung Durchmesser Kappendeckel am Ersatz
Messung Durchmesser Kappendeckel am Ersatz



Der Außendurchmesser des Knopfes am IC300 beträgt ca. 15 mm, innen sind es ca. 12 mm.


Vermessung des Knopfes am IC 300
Vermessung des Knopfes am IC 300

Allerdings ist das ernsthafte Problem, dass die originale Knopfkappe sich nicht direkt gegen die Innenwand des Knopfes drückt, sondern gegen sechs kleine Abstandhalter im Inneren des Knopfes.

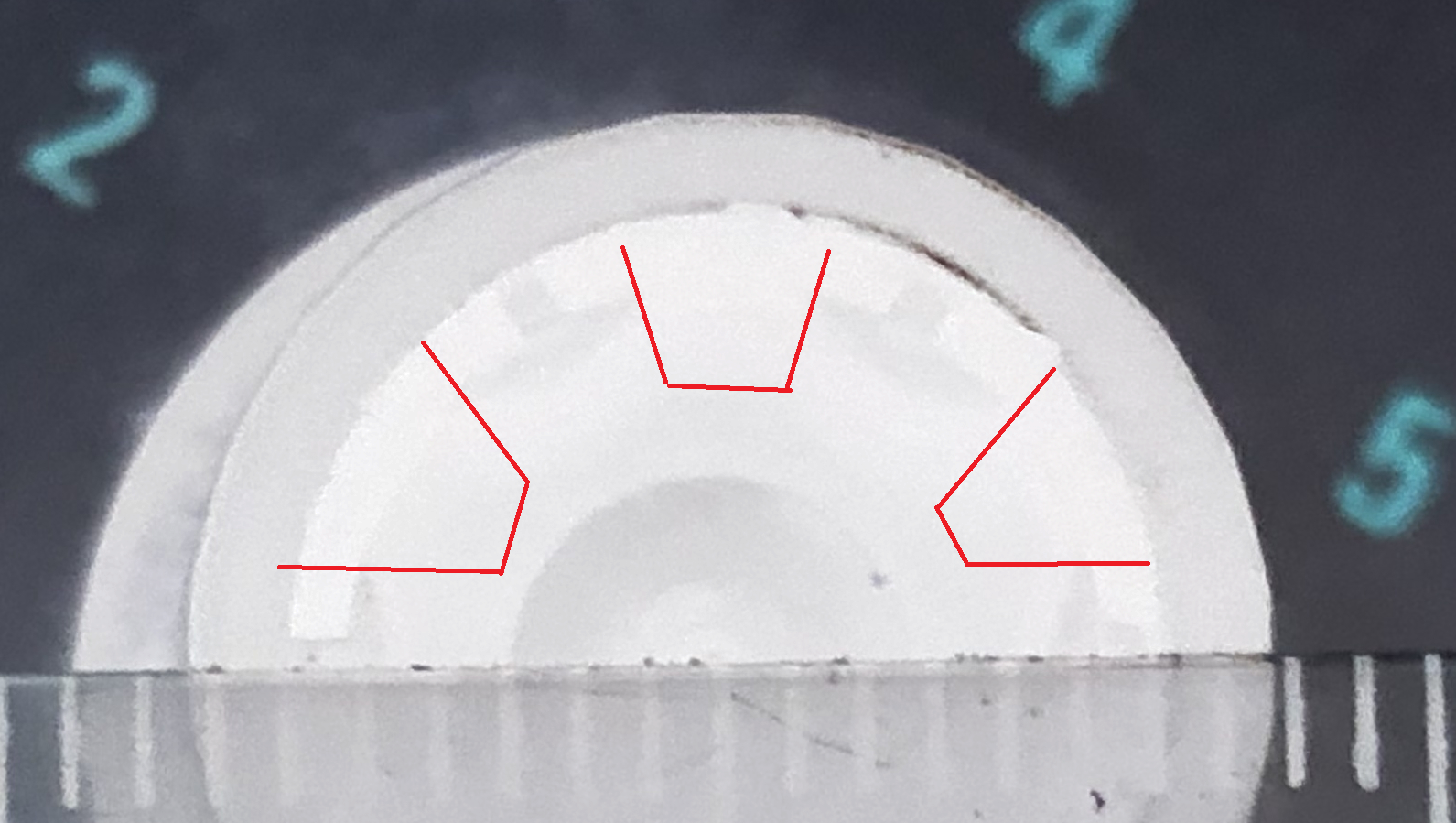

Diese werden im Falschfarbenbild sichtbarer:


Im Inneren sieht man die kleinen Abstandhalter, die den Innenring der Original-Knopfkappe arretieren.
Im Inneren sieht man die kleinen Abstandhalter, die den Innenring der Original-Knopfkappe arretieren.



Das ist natürlich nicht so geschickt und obwohl die Ersatzkappe von den reinen Maßen fast perfekt passen würde - dass die Originalkappe von diesen seltsamen Abstandhaltern gehalten wird, macht die äußerlich fast perfekte Ersatzkappe leider unpassend!

Meine Idee war es dann, aus dem Innenring der Ersatz-Knopfkappe etwas rauszuschneiden, so dass der Rest zwischen die Abstandhalter passt:


Der grobe "Schneidplan"
Der grobe "Schneidplan"


Also Dremel raus und vorsichtig loslegen:


Grobschnitt
Grobschnitt


Nachfeilen
Nachfeilen


Passprobe und nochmal dremeln
Passprobe und nochmal dremeln


Dremeln und feilen und anpassen
Dremeln und feilen und anpassen



Irgendwann hat es dann ganz gut gepasst, allerdings sind so kleine Schnitte nicht mit solcher Präzision hinzubekommen, dass es dann ganz perfekt passt. Es hat gepasst, aber die Ersatzkappe hat sich nicht so fest zwischen die Abstandhalter geklemmt, dass ich ein gutes Gefühl gehabt hätte. Mit dem Fingernagel konnte ich sie ganz leich raushebeln.


Deswegen habe ich mich letztendlich doch entschieden, sie einzukleben (Superkleber).


Das Ergebnis überzeugt mich aber. Man wird es immer sehen, wenn man weiß, dass da eine Kappe nicht original ist, aber ich finde es ist vermutlich bestmöglich gelöst.

Die Ersatzkappe im Kreise der Originale
Die Ersatzkappe im Kreise der Originale


Von Nahem kann man den Unterschied erkennen
Von Nahem kann man den Unterschied erkennen
